El Ensayo por Líquidos Penetrantes (PT – Penetrant Testing) es uno de los métodos más utilizados dentro de las Pruebas No Destructivas (PND) para la detección de discontinuidades superficiales en materiales sólidos no porosos. En México, este método es ampliamente aplicado en la inspección de soldaduras, componentes mecanizados, piezas fundidas, forjadas y estructuras metálicas, siendo una herramienta clave para garantizar la calidad, seguridad y confiabilidad industrial.
Empresas especializadas como EYC PND ofrecen servicios profesionales de ensayo por líquidos penetrantes, ejecutados por personal certificado y bajo normas nacionales e internacionales, asegurando resultados confiables y trazables para industrias críticas.
¿Qué es el Ensayo por Líquidos Penetrantes?
El ensayo por líquidos penetrantes es un método de inspección no destructiva que permite detectar defectos abiertos a la superficie mediante la aplicación de un líquido con alta capacidad de penetración capilar. Este líquido se introduce en las discontinuidades superficiales y, posteriormente, se hace visible mediante un revelador, generando indicaciones claras del defecto.
Este método es ideal para identificar:
Grietas superficiales
Poros abiertos
Fisuras por fatiga
Falta de fusión superficial
Pliegues o discontinuidades en materiales soldados
Defectos en piezas fundidas o mecanizadas
El PT no daña la pieza inspeccionada y puede aplicarse tanto en fabricación como en mantenimiento industrial.
¿Por qué es importante el Ensayo por Líquidos Penetrantes?
✅ 1. Detección temprana de fallas
Permite identificar defectos que no son visibles a simple vista, evitando que evolucionen en fallas estructurales durante la operación.
✅ 2. Seguridad operativa
Una grieta superficial puede convertirse en una falla catastrófica si no se detecta a tiempo, especialmente en componentes sometidos a esfuerzo mecánico, presión o tempera
✅ 3. Cumplimiento normativo
Muchas normas internacionales exigen pruebas PT como parte del aseguramiento de calidad en soldaduras y componentes críticos.
✅ 4. Bajo costo y alta efectividad
Comparado con otros métodos de PND, el PT es económico, rápido y altamente efectivo para discontinuidades superficiales.
🧪 Tipos de Líquidos Penetrantes
Uno de los factores clave para una inspección efectiva es la correcta selección del tipo de líquido penetrante. Existen dos clasificaciones principales, según el método de visualización y el sistema de limpieza.

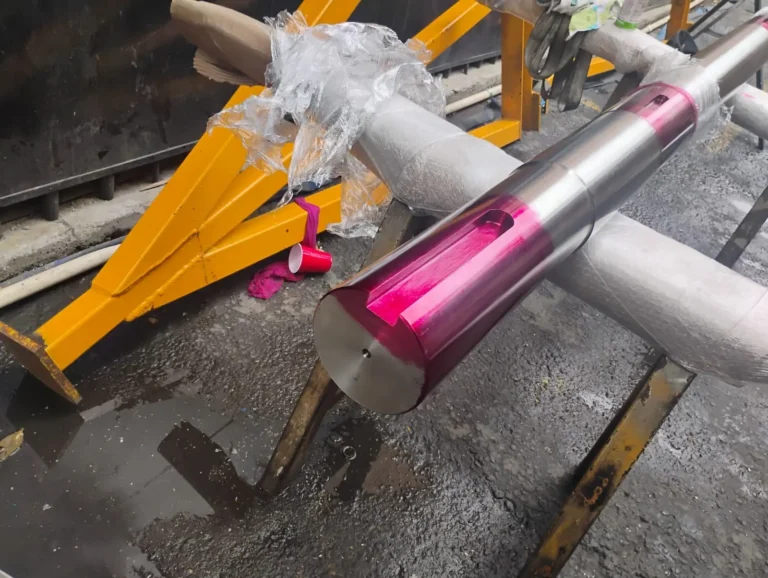

🔴 1. Líquidos Penetrantes Visibles (Color Contraste)
Estos penetrantes son de color rojo intenso y se utilizan junto con un revelador blanco, lo que genera un contraste visual claro.
Características:
Inspección bajo luz blanca
Fácil aplicación en campo
Muy utilizados en mantenimiento industrial
No requieren luz ultravioleta
Aplicaciones comunes:
Inspección de soldaduras estructurales
Mantenimiento general
Talleres industriales
🟢 2. Líquidos Penetrantes Fluorescentes
Estos líquidos contienen agentes fluorescentes que brillan bajo luz ultravioleta (UV), permitiendo una detección mucho más sensible.
Características:
Alta sensibilidad
Requieren lámparas UV
Utilizados en inspecciones críticas
Mayor precisión en defectos finos
Aplicaciones comunes:
Industria aeroespacial
Petroquímica
Componentes de alta criticidad
Clasificación según método de remoción
Los líquidos penetrantes también se clasifican según cómo se elimina el exceso de penetrante:
Lavables con agua
Removibles con solvente
Post-emulsionables
Cada tipo se selecciona de acuerdo con el material, el entorno de inspección y la sensibilidad requerida.
En EYC PND, cada inspección por líquidos penetrantes se realiza bajo protocolos estrictos de calidad, asegurando resultados confiables, repetibles y auditables.
¿Tienes un proyecto o requieres una inspección?
✔ Respuesta en menos de 24 horas
✔ Atención en toda la República Mexicana
✔ Asesoría técnica sin compromiso
Contacto
Proceso del Ensayo por Líquidos Penetrantes
El procedimiento estándar consta de seis etapas fundamentales:
1. Limpieza de la superficie
La superficie debe estar libre de grasa, pintura, polvo o contaminantes que impidan la penetración del líquido.
2. Aplicación del líquido penetrante
El penetrante se aplica uniformemente sobre la superficie y se deja actuar durante un tiempo determinado (tiempo de penetración).
3. Tiempo de penetración
Durante este periodo, el líquido penetra en las discontinuidades por acción capilar.
4. Remoción del exceso de penetrante
Se elimina el exceso sin retirar el penetrante atrapado en los defectos.

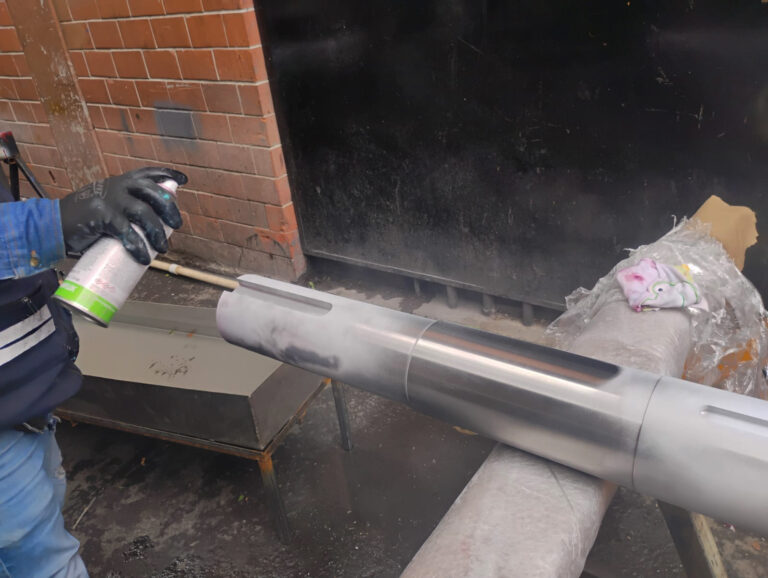

5. Aplicación del revelador
El revelador extrae el penetrante de las discontinuidades y lo hace visible como una indicación clara.
6. Inspección e interpretación
Un inspector certificado evalúa las indicaciones, determina su relevancia y clasifica el defecto.
La Importancia de una Inspección de Calidad
Un ensayo PT mal ejecutado puede generar falsos positivos o falsos negativos, comprometiendo la seguridad del equipo inspeccionado. Por ello, una inspección de calidad depende de:
🔹 Personal certificado
Inspectores con certificación ISO 9712 o ASNT garantizan correcta ejecución e interpretación.
🔹 Procedimientos escritos
Aplicación de procedimientos alineados con normas internacionales.
🔹 Productos certificados
Uso de líquidos penetrantes aprobados y con trazabilidad.
🔹 Condiciones adecuadas
Control de iluminación, temperatura, limpieza y tiempos de aplicación.
¿Qué dicen las normas sobre el Ensayo por Líquidos Penetrantes?
El ensayo PT está regulado por normas internacionales que definen procedimientos, criterios de aceptación y requisitos de personal.
📘 Normas Internacionales Principales
ASME Sección V – Artículo 6
Procedimientos y requisitos del ensayo PT.ASTM E165 / E165M
Práctica estándar para líquidos penetrantes.ISO 3452
Métodos y evaluación de líquidos penetrantes.ISO 9712
Certificación de personal END.AWS D1.1 / D1.5
Requisitos de inspección en soldaduras estructurales.
🇲🇽 Normatividad en México
En proyectos industriales mexicanos, el PT suele integrarse junto con:
NOM-027-STPS (soldadura y corte)
NOM-002-STPS (recipientes a presión)
Requisitos de auditorías ISO 9001
Lineamientos de seguridad industrial por sector
Aplicaciones del Ensayo por Líquidos Penetrantes
El PT es ampliamente utilizado en:
Inspección de soldaduras
Industria petrolera y petroquímica
Energía eléctrica
Infraestructura metálica
Industria automotriz
Aeroespacial
Alimentos y bebidas (acero inoxidable)
Mantenimiento industrial
